Большое внимание усовершенствованию однорогого адмиралтейского якоря уделяется и за рубежом. Англичане, например, бились над «однорогими инвалидами» не один год, тщетно-пытаясь повысить их держащую силу за счет простого увеличения площади лапы. После окончания второй мировой войны за это дело взялся известный в Англии адмирал X. Доув. В 1950 г. он прочитал на заседании Королевского Общества Кораблестроителей доклад «Исследования на моделях якорей». Говоря о принципах расчетов однорогих адмиралтейских якорей, он сделал четыре вывода:

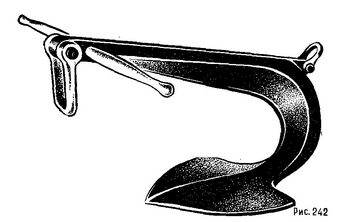

242. Якорь AM-12
243. Якорь
1) держащая сила якоря во многом зависит от расстояния от внутренней кромки лапы до грани веретена;
2) сторона веретена, обращенная к лапе, должна быть утонченной для более легкого вхождения в грунт;
3) поперечное сечение лапы должно быть минимальным, насколько это позволяет прочность конструкции якоря;
4) угол наклона плоскости лапы должен быть оптимальным.
В результате дальнейших экспериментов, проведенных Британским Адмиралтейством, родились три одно^ рогих якоря АМ-7, АМ-11 и AM-12 (буква «А» обозначала слово «Адмиралтейство», а «М» — «mooring» мертвый). После сравнительных натурных испытаний тип якорей массой почти по 2 т AM-12 показал держащую силу на 25 % выше двух других. Этот якорь массой 2,13 т показал усилие, равное 25 тс, по мнению англичан, в семь раз больше, чем у обычного однорогого адмиралтейского якоря. С тех пор АМ-12 учрежден в Англии как государственный стандарт (рис. 242).
Среди конструкций адмиралтейских однорогих якорей, пожалуй, самой оригинальной является конструкция якоря шотландской фирмы «Брюс энкор лтд.» (рис. 243). Форма лапы этого бесштокового якоря повышенной держащей силы обеспечивает зарывание его в грунт даже в случае, если якорь упадет на дно боком.
Эксплуатируемые в настоящее время в нашей стране дноуглубительные несамоходные снаряды оборудованы тяжелыми однорогими якорями. Хотя проведенные Горьковским институтом инженеров водного транспорта исследования привели к появлению более совершенных якорей, экипажам земснарядов все равно приходится работать с тяжелыми якорями.
Как уже говорилось, на малых реках и каналах папильонажные якоря нередко приходится переносить на руках. Иногда их необходимо закладывать на сухих песках на берегу или в тех местах, где гарантийная глубина меньше метра и мотозавозня пройти не может.
244. Разборный однолапый якорь Белова
245. Якорь Горбунова для малых судов (масса 5 кг)
В таких случаях «адмиралтейского инвалида» в 250–300 кг переносят вручную, шагая по колено в воде.
Это и заставило командира земснаряда Северного бассейнового управления пути МРФ Г. Белова заняться разработкой разборного однорогого рабочего якоря. В 1974 г. он предложил сварную конструкцию якоря, который легко разбирается на три части, что значительно облегчает труд в случае необходимости его переноски к месту закладки вручную (рис. 244).
Как показали испытания, прочность якоря Белова не уменьшилась по сравнению с якорем Гошева.
Та же причина побудила в начале 1961 г. Д. Горбунова, в то время командира-наставника технического флота Управления канала имени Москвы, заняться разработкой легкоразборного рабочего якоря для земснаряда. Упорный, кропотливый труд этого инженера, бесчисленное множество опытов на моделях привели к успеху. В сентябре 1961 г. Д. Горбунов подал заявку на разработанную им конструкцию однолапого сварного якоря (рис. 245).
Якорь Горбунова состоит из плоской лапы с двумя вертикальными щеками по бокам, которые в широкой части соединены двумя пластинками. Придавая жесткость всей конструкции, эти пластинки служат захватами. Вертикальные щеки способствуют стабилизации
лапы в горизонтальной плоскости на грунте. Роль веретена выполняет рама. Лапа соединена с рамой штоком, одновременно играющим роль монтажного стержня. С внешней стороны вертикальных щек приварены четыре упора, ограничивающие угол поворота лапы. Чтобы сделать якорь разборным (лапа, рама и шток), изобретатель пропустил шток через соединительную трубу, вваренную между щеками, и закрепил его болтом с гайкой. К рыму на этом болте можно крепить буйреп. Отданный с мотозавозни, якорь падает на грунт одной из сторон: шток не дает ему упасть на щеку. При натяжении троса нижний захват начинает забирать грунт, разворачивая — лапу якоря вниз. Якорь немного протаскивается, и острый носок врезается в грунт. Лапа разворачивается до тех пор, пока веретено-рама не упрется в верхние ограничители, образовав угол с осью лапы в 21°.Какова же была держащая сила якоря Горбунова?
Автору книги довелось быть в составе комиссии по испытанию нового якоря массой 5 кг. Испытания проводились осенью 1962 г. на Гребневских Песках на реке Оке в Горьком. Якорь Горбунова сравнивался с однорогим якорем Гошева — ГИИВТа в 6,15 кг.
Пятикилограммовый якорь Горбунова выдержал нагрузку в 874 кгс. Во время очередного протаскивания, когда стрелка динамометра дошла до отметки 117 кгс, якорь Гошева — ГИИВТа переломился в роге.
В 1962–1966 гг. автор конструкции разработал рабочие чертежи своего якоря в весовых категориях 50 и 100 кг. Конструкция якоря заинтересовала не только владельцев малых судов, но и строительные организации, в частности Всесоюзный научно-исследовательский институт землеройного машиностроения, который в это время работал над проектом крупного землесоса для строительства Каракумского канала. Проект предусматривал оснащение землесоса стрелами для перекладки папильонажных якорей. Применение таких стрел позволяет в стесненных условиях канала обходиться без мотозавозни и не затаскивать якоря вручную на откосы канала. Вот тут-то проектировщики и поняли преимущество якоря Горбунова. Ведь прочность и масса проектируемых стрел целиком зависят от массы применяемых якорей, и если оснастить землесос традиционными однолапыми якорями, то грузоподъемность стрел необходимо увеличить в 3–4 раза. Изготовили якорь Горбунова массой 220 кг. На рыхлом песке его держащая сила составила 8,5 тс, а на суглинке — более 10 тс. При изменении угла тяги в горизонтальной плоскости на 30° якорь, не выходя из грунта, поворачивался в сторону тяги, сохраняя устойчивую держащую силу.
Изобретатель не остановился на достигнутых успехах: он усовершенствовал конструкцию своего якоря, создав его модификацию в 640 кг (рис. 246). Принцип конструкции остался тот же, в ней были добавлены по два ребра жесткости с каждой стороны лапы и по два захвата в виде зубцов на соединительных планках. В 1976 г. новый якорь был испытан на Волге под Ярославлем в сравнении с однорогими адмиралтейскими якорями, якорем Дэнфорта и Матросова. Испытания показали, что держащая сила якоря Горбунова массой 640 кг на песке средней плотности составила 15,6 кгс на 1 кгс веса.
Бурное развитие и совершенствование за последние годы средств дноуглубления, добычи со дна моря и рек строительных нерудных материалов, подводного бурения скважин для добычи нефти и газа в открытом море — все это повлекло за собой требование обеспечить тяговые усилия для закрепления на воде технических средств в 100–300 тс. Чтобы обеспечить новым сверхмощным судам технического флота надежный упор на плаву при таких усилиях тяги, потребовались и соответствующие якоря. По таким техническим причинам, как влияние масштабного эффекта, недопустимое увеличение массы и прочность конструкции, известные, применявшиеся ранее якоря не могли быть использованы в соответствующих весовых модификациях: нужны были принципиально новые конструкции рабочих якорей. Лучшие из них созданы в Нидерландах — в стране, благосостояние населения которой во многом зависит от успехов гидротехники и совершенства технического флота, бедь не зря голландцы в шутку говорят: «Бог создал землю для всех стран, кроме Голландии, которая до сих пор отвоевывает ее у моря».
