С развитием металлургии и изобретением новых способов получения относительно дешевой малоуглеродистой стали последняя примерно с 1880 г. стала вытеснять железо как строительный материал из всех областей техники и в том числе судостроения. Поэтому наибольший интерес якорь Холла вызвал в Германии, где в конце прошлого века будущие «стальные короли» Крупп и Грюзон наладили сталелитейное производство. Слегка изменив форму якоря, германская фирма «Отто Грюзон и Компания» в Магдебурге начала выпускать большими партиями холловские якоря под названием «Грюзон» (рис. 157). Другая крупная немецкая фирма. «Юнион» в Дортмунде, наладив серийный выпуск литого якоря Холла, также дала ему свое название «Юнион».

То же самое с якорем Холла произошло в Японии, Италии, Франции и Голландии. Слегка изменив рисунок

якоря, фирмы этих стран дали ему свои названия: «Ошима», «Паоли», FMA и «Лейден».

Более того, имя человека, изобретение которого стало своего рода международным стандартом, вскоре оказалось забытым на его родине. Не все современные моряки торгового флота Англии знают, что якорь Холла — изобретение их соотечественника. Возможно, это объясняется тем, что в Англии якорь Холла после 1900 г. никогда широко не применялся, так как британские корабелы и моряки предпочитали другие системы литых якорей-

Пожалуй, только в нашей стране якорь этой конструкции сохранил фамилию своего создателя. Вряд ли среди советских кораблестроителей и моряков найдется такой, который бы не знал, что этот втяжной якорь называется якорем Холла. Правда, не каждому, может быть, известно, что до Великой Октябрьской социалистической революции его называли якорем Галля. 'Транскрипция, данная в России английской фамилии Hall, оказалась ошибочной. Позже моряки, знающие иностранные языки лучше, исправили эту ошибку: якорь Галля стал якорем Холла. А вот пластинчатая цепь — изобретение однофамильца, которым, видимо, тогда морские механики еще не пользовались, так и осталась цепью Галля.

Обезличенный судьбой, но признанный классическим, якорь капитана Холла оказался доступным для усовершенствований. Так, в 1896 г. инженеры английской фирмы «Вуд и Компания» уменьшили размеры литой коробки и, считая, что ее прочность в конструкции холловского якоря снижена отверстиями для поддерживающих болтов, сделали стопорный винт на веретене над литой коробкой. Вместо соединительного болта, вставлявшегося в отверстие в нижней части веретена, сделали цапфу, а захваты перенесли в середину головной части якоря.

Соединение литой коробки с веретеном с помощью цапфы в дальнейшем стали широко применять в США»

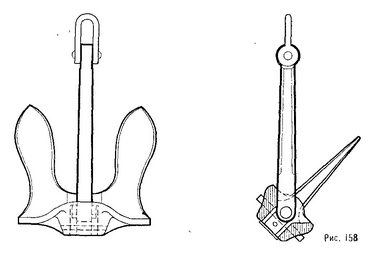

158. Якорь Дана

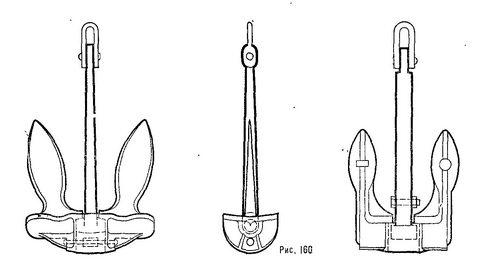

160. Якорь типа «Нэшнл»

159. Английский якерь типа ASS (адмиралтейский стандартный бесштоковый)

161. Якорь Вейэ

Хорошо зарекомендовали себя литые якоря Данна. Их изготавливают до сих пор большими партиями в тяжелых весовых категориях (рис. 158).

На военных кораблях Великобритании наиболее распространенным якорем долгие годы являлся якорь типа ASS (рис. 159), конструкция которого идентична холловскому якорю. Лет тридцать назад он был вытеснен более совершенными конструкциями якорей.

Для упрощения технологии и повышения надежности крепления литой коробки с лапами и веретена многие фирмы стали изготавливать якоря, у которых нижняя часть веретена имеет вид кувалды. Примером таких конструкций служит американский якорь типа «Нэшнл» (1902 г., рис. 160), а также современный французский якорь Вейэ (рис. 161).

Следующая ступень — применение шарового соединения для скрепления литой коробки с веретеном. Первым предложил эту идею английский инженер Ричард Сайкс. В 1898 г. он получил патент и одобрение Регистра Ллойда на свой якорь «Британик». Веретено якоря круглого сечения заканчивалось шаром, на котором коробка с лапами могла свободно вращаться вокруг своей оси (рис. 162).

Якоря Сайкса не давали скручиваться якорной цепи без вертлюга, когда судно под действием ветра и течений «гуляет» вокруг отданного якоря. Кроме того, шаровое соединение позволяет плотнее прижать втянутый в клюз якорь к обшивке судна. Таким образом, конструктору удалось, не усложняя технологию, значительно улучшить якорь.

162. Якорь Сайкса (типа «Британик»)

163. Якорь Болдта

В том же 1898 году литой якорь с шаровым соединением был запатентован в США бостонцем Фредериком Болдтом. Испытав якорь, Американское Бюро Судоходства утвердило его конструкцию как типовую для- всех военных кораблей, киль которых заложен после 1900 г. С тех пор судостроительные заводы США изготавливают якорь для военных кораблей в основном по этим чертежам (рис. 163).

Вот как выглядит якорь Болдта массой 27,2 т. Габаритная длина якоря 6,4 м, лапа имеет длину 3,6 м, ширину 76,2 см и толщину 30 см. Головная часть якоря литая, веретено и болт скобы кованые. Таких гигантов было изготовлено пять. Их отлили в марте 1954 г. на военно-морской верфи США в Норфолке для авианосцев «Саратога» и «Форрестол» по два на каждый корабль и один запасной на базу. Длина якорной цепи на авианосцах этого класса составляет 660 м, а масса 246 т. Длина каждого звена цепи 71, ширина 43 см. Одно звено с контрфорсом весит 163 кг.

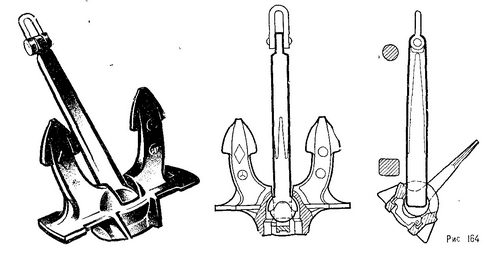

164. Якорь фирмы «Юнион» (ФРГ)

Вот как улучшена конструкция холловского якоря, который выпускает якорный завод фирмы «Юнион» (ФРГ, рис. 164). По этому чертежу изготавливают якоря массой от 400 кг до 18 т. Лапы якоря немного удлинены, площадь их увеличена, веретено укорочено, и на нем нет острых граней. Соединение веретена с коробкой — шар. Веретено может отклоняться вправо и влево в плоскости лап на 10°. Это нужно, когда под действием ветра или течения судно начинает рыскать и направление якорь-цепи изменяется. Благодаря подвижности веретена якорь не раскачивается из стороны в сторону и не взламывает грунт. Все это позволило довести держащую силу якоря «Юнион», по заявлению фирмы, до величины, присущей адмиралтейскому якорю. Два ребра на каждой стороне коробки обеспечивают плотное прилегание якоря к обшивке судна после того, как он втянут в клюз.

165. Якорь братьев Феллоуз

Своеобразный способ соединения коробки якоря с веретеном предложили в 1902 г. англичане братья Феллоуз. Вместо одного шара они сделали два (рис. 165). Правда, это потребовало сверления дополнительных шпунтов и выемок. И стоимость якоря возросла. Он не получил широкого распространения, хотя и был одобрен-Регистром Ллойда.

В конструкциях литых якорей типа Холла цапфа или шар снизу поддерживается стопорным болтом или вкладышем. Американский инженер Тайер, проектируя свой якорь, приведенный на рис. 233, решил обойтись без них, считая, что ничего страшного не случится, если при отдаче якоря его веретено вдвинется в отверстие коробки до скобы и при натяжении якорь-цепи опять займет правильное положение. Устранив в конструкции поддерживающий болт, изобретатель придал якорю преимущество, которого не было у якорей других конструкций. Когда якорь зацепляется за какой-нибудь предмет на грунте и его нельзя вытащить, нужно лишь изменить направление тяги, чтобы веретено вошло в коробку до скобы.
