Кроме трудностей с отдачей и уборкой на палубу, адмиралтейский якорь таил в себе большую опасность и при столкновении двух судов. Иногда в таких случаях он превращался в страшное орудие разрушения, дробящее борта, надстройки, такелаж и шлюпки потерпевшего судна.
Просмотр морских хроник — и летописей кораблекрушений наводит на грустную мысль: во многих случаях при столкновениях судов якорь оказывался смертоносным снарядом. И очень многие катастрофы окончились бы не так трагично, если бы не адмиралтейский якорь…
27 сентября 1854 г. Район мыса Рейс в Северной Атлантике. Штиль, густой туман. Французский парусно-винтовой бриг «Веста» легким скользящим толчком ударяет в правый борт американского колесного парохода «Арктик» — рекордсмена по скорости пересечения
Несмотря на отчаянные попытки спасти судно от затопления, дело оканчивается катастрофой: пароход идет ко дну, унося с собой более 300 человеческих жизней, которые можно уверенно списать на адмиралтейский якорь «Весты», закрепленный по-походному на скуле брига. «Шток его якоря около семи футов длиной и четырех дюймов толщиной прошил в борту моего корабля огромную щель в 18 дюймов выше ватерлинии, а лапа якоря налетевшего судна, разбив в щепы доски обшивки, пробила борт в двух футах ниже ватерлинии. В результате удара якорь «Весты» остался в борту «Арктика» с торчащим наружу штоком», — так описывал позднее причину гибели своего корабля капитан «Арктика».
Вот другой случай: 4 июля 1898 г. близ острова Сейбл у восточного побережья Северной Америки английский четырехмачтовый барк «Кромантишир» нанес скользящий удар в правый борт французского лайнера «Бургонь» и «прогладил» своей скулой вдоль почти всего его борта. Огромный, приготовленный к отдаче адмиралтейский якорь с железным штоком массой в 4 т сыграл роковую роль: в нескольких местах у ватерлинии разворотил борт и выбил около 20 иллюминаторов. Он застрял в борту лайнера ниже ватерлинии, зацепившись за один из шпангоутов. Ровно через десять минут после столкновения «Бургонь», потеряв остойчивость, перевернулся и пошел ко дну. На этот раз якорь оказался виновником гибели 561 человека из 725, находившихся на борту французского лайнера…
6 Поиски идеальной конструкции
Качающиеся рога
Якорные мастера, да и сами моряки, давно уже думали над тем, чтобы сделать якорь безопасным и более удобным в обращении. И первое, что им сразу пришло в голову, — делать якоря разборными.
Иногда разделяли веретено якоря вдоль на две части в плоскости рогов. Но это особого преимущества не давало.
Некоторые мастера разделяли веретено якоря вдоль на две части в плоскости штока. Каждую половину такого якоря использовали для верпования или в качестве мертвого якоря. Однако если одна из них деформировалась, соединить ее с другой, для использования якоря в качестве станового, уже не удавалось.
Иногда изготовляли адмиралтейские якоря, разбиравшиеся на пять и более частей. Например, в Англии в 1832 г. портсмутские мастера Морган и Литтл отковали адмиралтейский якорь массой 1800 кг, который можно было разобрать на одиннадцать частей: ворот с рогами, три куска веретена, два вкладыша, скоба якоря и четыре бугеля. На сборку якоря уходило пятнадцать минут. В принципе этот якорь оказался и прочным и вполне надежным, но из-за сложности изготовления не получил распространения.
В 30-х гг. прошлого века доброй славой у моряков пользовались разборные якоря английского мастера Джорджа Котселла. Он делал полутонные адмиралтейские якоря с железным съемным штоком и приставными рогами, которые крепились к нижней части веретена болтом с чекой. Они требовали от мастера немного хлопот при изготовлении, а по прочности не уступали обычным.
Получив на свои якоря одобрение Адмиралтейства, Котселл разработал еще несколько конструкций разборного якоря, из которых наиболее удачной оказалась показанная на рис. 96: рога как одно целое, развилка на веретене и болт.
Котселл был неплохим инженером и теоретиком якорного дела. Его блестящие выводы по расчету якорей, ценные поправки по их пропорциям
и критические замечания по якорному производству Англии изложены в его книге «Исследования по судовым якорям», изданной в Лондоне в 1856 г.Когда после сравнительных испытаний якорей в Ширнессе (1852 г.) Британское Адмиралтейство выпустило большую партию новых одобренных якорей со съемными железными штоками, Котселл, взглянув на один из них, сразу заявил: «Вся партия ни к черту не годится!». Он предупредил чиновника Адмиралтейства, что отверстие на железном штоке для чеки слишком велико и расположено слишком близко к веретену.

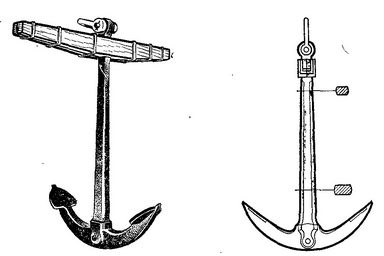

96. Разборный якорь Котселла
Котселлу не поверили, и партия якорей пошла на королевский флот.
Не прошло и месяца, как в Лондон посыпались проклятья и жалобы командиров военных кораблей. Оказалось, что железные штоки обломились при падении якорей на твердый грунт. А адмиралтейский якорь без штока — это не якорь.
С тех пор в Англии уже никто не делал в железном штоке отверстия для чеки в виде прямоугольной прорези. Его стали делать круглым и перенесли дальше от средней части штока.
Любопытна схема, предложенная Котселлом для определения пропорций адмиралтейского якоря со съемными или неподвижными рогами. По ней легко можно определить кривизну рогов, длину лап и длину веретена (рис. 97).
«Начертите две параллельные прямые, расстояние между которыми — наименьшее сечение веретена якоря. Постройте на них равнобедренные треугольники CDE, стороны которых равны длине рогов якоря. Из точек Е отложите EF — расстояние, равное ширине ворота якоря. Соедините F с С и разделите это расстояние на две равные части. Из точек G восстановите перпендикуляры GM. Из точки их пересечения М опишите дугу CFC, а из точки R — дугу GE. Проведите CL, равную двум CF. Точка пересечения этих линий L будет центром оси болта скобы якоря. Расстояние CG — длина лапы».
Англичане считают, что конструкция якоря со съемными рогами, предложенная Котселлом, вероятно, натолкнула в 1840 г. якорного мастера из Ньюкасла Портера на мысль о качающихся рогах, которые могли бы свободно откидываться в обе стороны в плоскости, перпендикулярной плоскости штока (рис. 98). Благодаря штоку якорь Портера переворачивался на лапу так же, как и адмиралтейский. Но когда нижний рог якоря зарывался в грунт, верхний прижимался внутренней стороной лапы. к веретену. Свободный рог уже не торчал из грунта и не мог зацепить якорный канат или пропороть днище корабля (рис. 99).

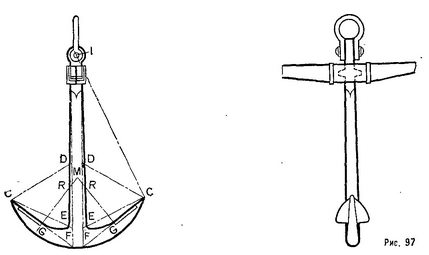

97. Схема построения чертежа якоря Котселла
98. Якорь Портера
Веретено якоря Портера собрано, как у якорей Перинга, из пластин, идущих во всю его длину. К одному концу веретена, откованного вчерне, приваривались щеки. Рога тоже набирались из пластин и ковались отдельно от веретена.
Сначала в Англии к якорю Портера отнеслись с недоверием: всех смущал соединительный болт, который мог не выдержать. Но первые же официальные испытания якоря, проведенные, Адмиралтейством в Вулвиче, показали: прочность конструкции якоря Портера более чем достаточна. На гидравлической пробной машине новый якорь массой 975 кг выдержал усилие в 36 тс, в то время как обыкновенный якорь такой же массы переломился в мышке при усилии в 11 тс. Этих испытаний Адмиралтейству показалось мало. Изготовили якорь в 5300 кг. На гидравлической машине он — выдержал усилие в 79,6 тс — на 34 тс больше положенного для обыкновенного якоря той же массы.
